Katalog-# / Beschreibung
|
Katalog-#
|
Bestell-#
|
Beschreibung
|
|---|
|
3.CS210M.E/A.24
|
1050518A
|
Ohne integriertem Körperschallverstärker
|
|
3.CS210M.V1A.E/A.24
|
1016354A
|
Mit 1 integriertem-Körperschallverstärker Filtertyp A
|
|
3.CS210M.V1E.E/A.24
|
1016355A
|
Mit 1 integriertem-Körperschallverstärker Filtertyp E
|
|
3.CS210M.V1T.E/A.24
|
1039584A
|
Mit 1 integriertem-Körperschallverstärker Filtertyp T
|
|
3.CS.KS01
|
1068627A
|
Akustikmodul mit LED für 3.CS210M
|
Technische Details
|
Technische Daten
|
|
|---|
|
Betriebsspannung
|
DC 24 V=
|
|
Leistungsaufnahme ca.
|
15 W
|
|
Bedienung
|
Touchscreen
|
|
Messbereich
|
0…10 V, 2 s…60 min
|
|
Maße B x H x T
|
305 x 190 x 70 mm
|
|
Gewicht ca.
|
3 kg
|
|
Standardgehäuse
|
PROFILINE
|
|
Umgebungstemperatur bei Betrieb
|
0 °C bis +50 °C
|
|
Umgebungstemperatur bei Lagerung
|
-10 °C bis +70 °C
|
|
Luftfeuchtigkeit
|
20 % bis 50 % rel. Feuchte
|
Anwendungsbeispiele
Das "PLUS" für Schleifmaschinen, damit die Anschiff-Erkennung sofort (0,5ms)
akustisch / optisch signalisiert wird:
|
Akustikmodul mit LED
|
Mobiles Körperschallmodul
|
Montage Füße
|
|---|
|
3.CS.KS01 (1068627A)
|
3.CS210M.V1A.E/A.24 (1016354A)
|
3.MS.PL01 (1040756A)
|
Für unterschiedliche Aufgaben steht Ihnen eine große Auswahl von AE-Körperschallsensoren
(siehe Beispiele) zur Verfügung:
|
ASK.09
|
ASK.06
|
ASM
|
ASR
|
ASRI
|
Die schnelle und einfache Montage ermöglicht Ihnen sofortige Nutzung!
Preisgünstig mit wenigen Komponenten zur:
Kontakt- und Abrichtüberwachung
Luftschleifzeit-Reduktion
Sicherheit durch Crash Vermeidung
AE-Körperschall-Sensorik
für Flach- und Rundschleifmaschinen

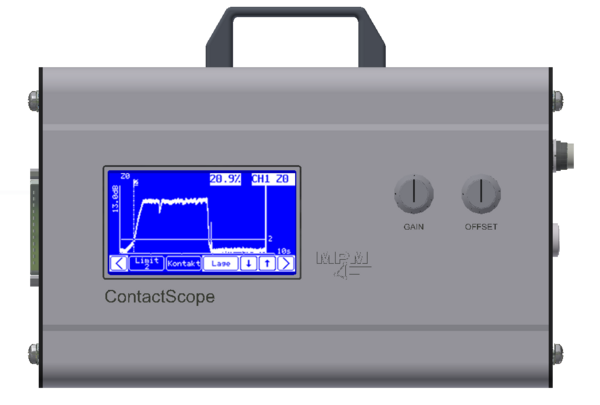

ContactScope 3.CS210M.V1.E/A.24
wahlweise mit AE-Sensoren ASM / ASK / FS
